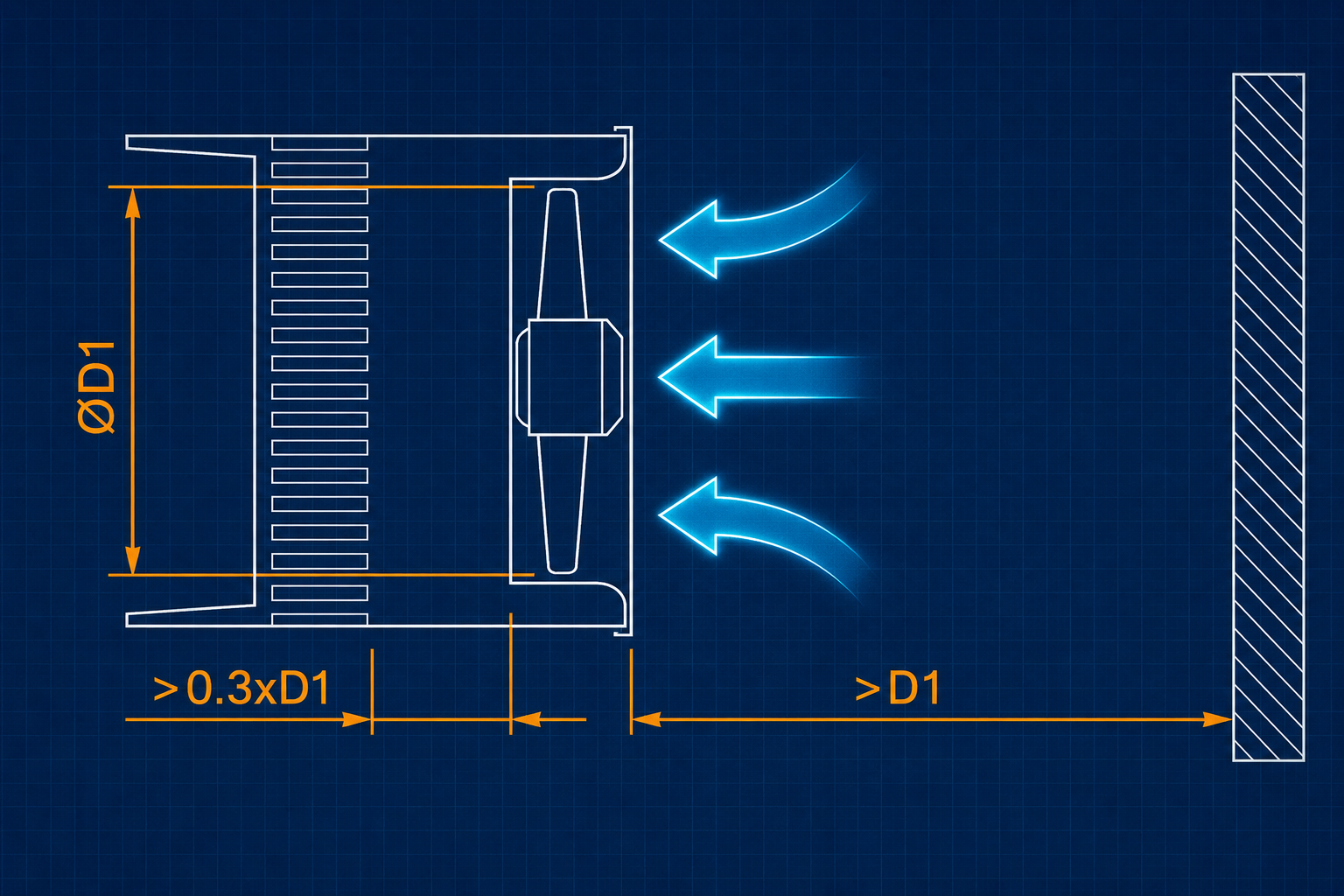

Succión libre con descarga
Mantenga libre la entrada del ventilador y respete la distancia mínima frente a muros u obstáculos. La descarga debe conectarse sin transiciones abruptas que deformen el flujo.
Guía de instalación · ZIEHL-ABEGG
Recomendaciones de instalación para ventiladores axiales
Recomendaciones para asegurar una entrada y descarga de aire favorables, separación de boquilla y posición correcta del ventilador axial.
Lectura visual del montaje
El ventilador axial necesita espacio en la entrada y salida de aire
Al instalar ventiladores en los equipos, deben garantizarse condiciones favorables para el flujo de aire; esto también aplica a diseños compactos.
Las siguientes recomendaciones de instalación indican las distancias mínimas requeridas.
RETROFITEficiencia en Movimiento

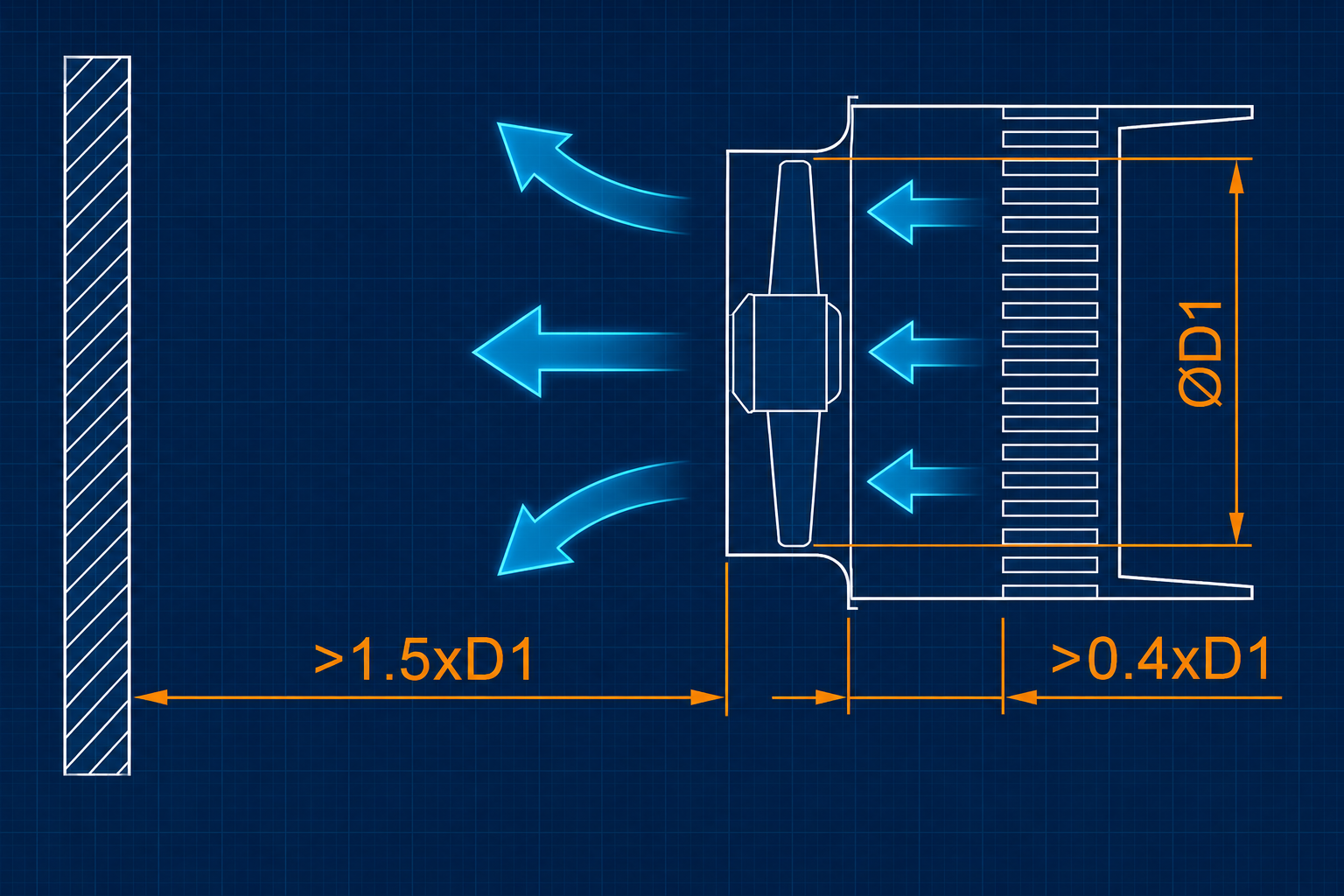

Descarga libre con succión
Conserve una alimentación uniforme hacia el rotor y deje libre la descarga. Evite paredes, codos o equipos cercanos que provoquen recirculación o contrapresión.
Boquilla y álabes

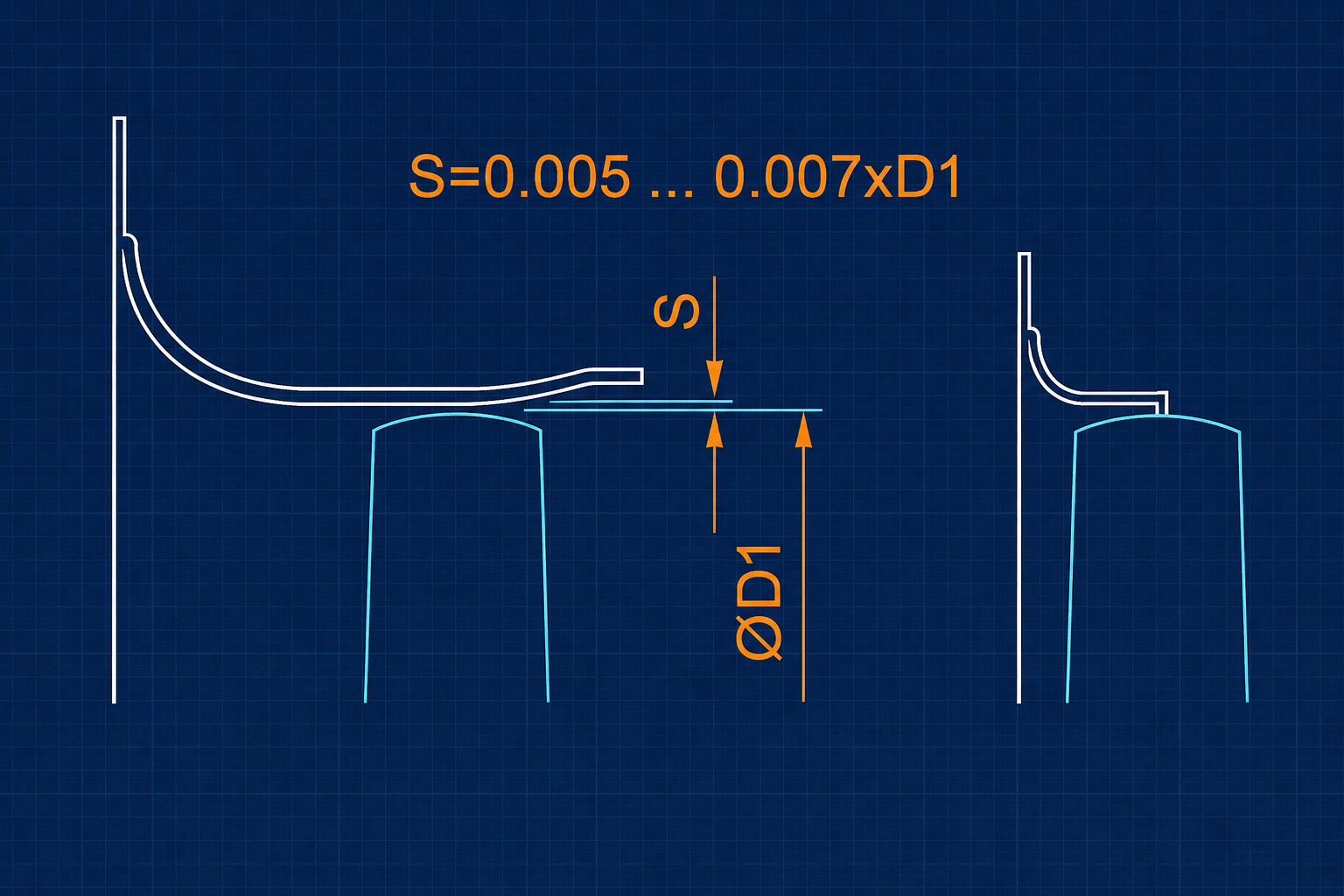

La guía indica una separación S equivalente a 0.5–0.7% de D1. No ajuste esta holgura sin revisar tolerancias, seguridad y plano del fabricante.
Posición de montaje

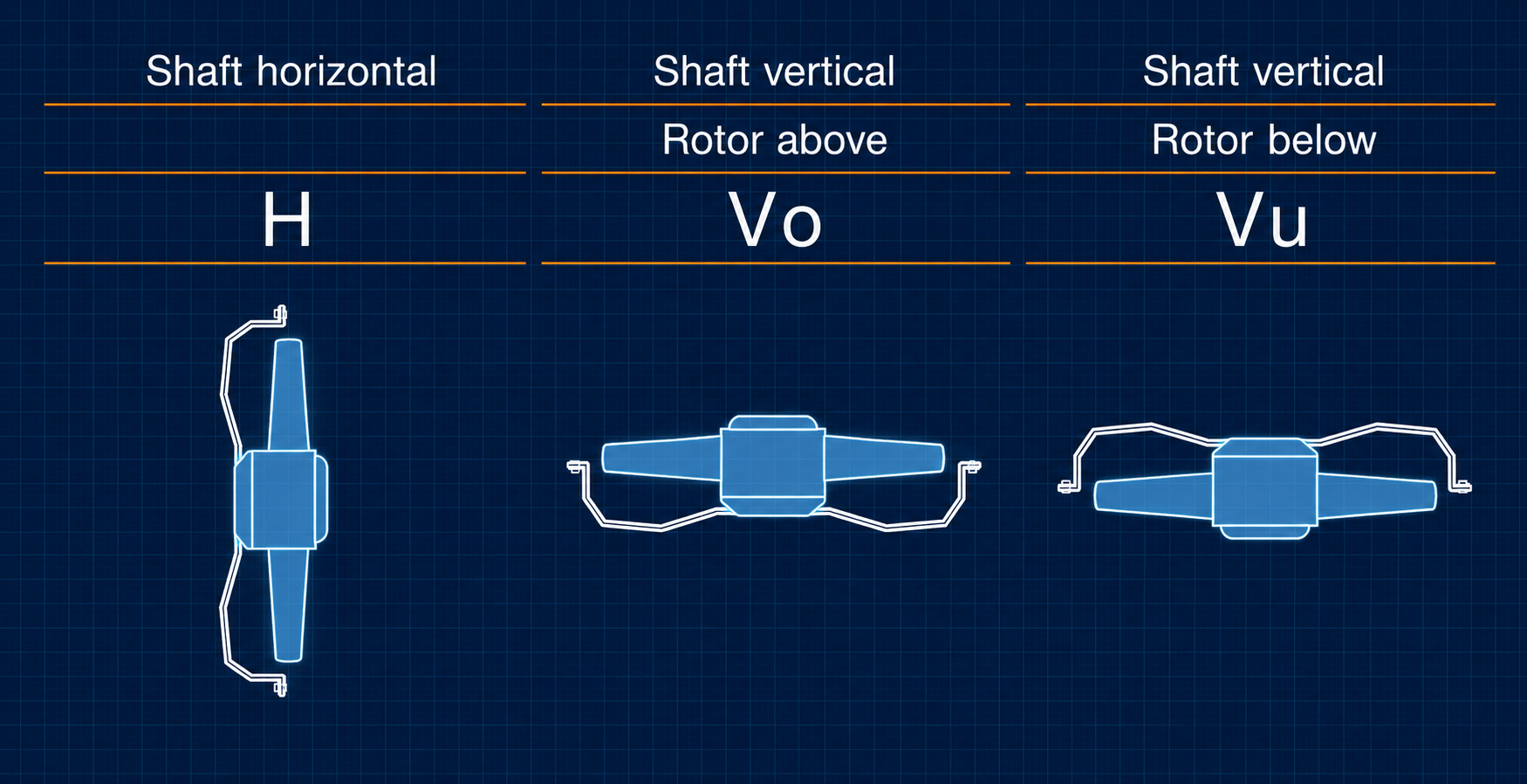

Los ventiladores axiales generalmente son aptos para cualquier posición de montaje. Para obtener información específica, consulte la documentación correspondiente al modelo y verifique su dirección de flujo de descarga.
Descargas y accesos
Documento de referencia
Antes de instalar un ventilador axial
La posición, el sentido de flujo y la geometría inmediata de entrada y descarga forman parte de la selección. Un ventilador con el punto nominal correcto puede perder desempeño o producir más ruido si trabaja frente a una pared, una transición corta o una entrada parcialmente bloqueada.
- Confirme el modelo, el diámetro D1 y la dirección de flujo indicada para el equipo.
- Verifique que la estructura soporte la masa, el par y las vibraciones previstas.
- Proteja el acceso al impulsor y mantenga libres las rutas de servicio.
- Use el plano dimensional del modelo como referencia final de montaje.
Entrada, descarga y separación de la boquilla
La documentación de referencia relaciona la holgura entre álabes y boquilla con el diámetro D1 y muestra distancias mínimas para reducir perturbaciones. Estas proporciones no sustituyen el plano específico del ventilador ni una revisión de la resistencia real del sistema.
- Mantenga una entrada uniforme y evite obstáculos en el área de aspiración.
- Conserve una descarga suficiente antes de codos, muros o cambios de sección.
- No reduzca la longitud de boquilla sin revisar su efecto sobre la curva característica.
- Documente rejillas, serpentines, persianas y silenciadores próximos al ventilador.
