La alimentación eléctrica no es la señal de velocidad.
La referencia 0-10 V y Modbus cumplen funciones diferentes y pueden coexistir.
La habilitación electrónica no sustituye una desconexión eléctrica segura.
Antes de elegir: separe las cuatro funciones
Una ventaja importante del motor EC es que integra la electrónica de conmutación y control. Por eso no requiere un variador de frecuencia externo para regular su velocidad. Sin embargo, “hacerlo girar”, “darle una referencia”, “habilitarlo” y “comunicarse con él” no significan lo mismo.
- Alimentación: energía eléctrica necesaria para operar el motor.
- Referencia de velocidad: orden que define cuánto debe acelerar o desacelerar.
- Habilitación: permiso operativo independiente de la referencia.
- Comunicación y diagnóstico: lectura de estado, alarmas, parámetros y valores reales.

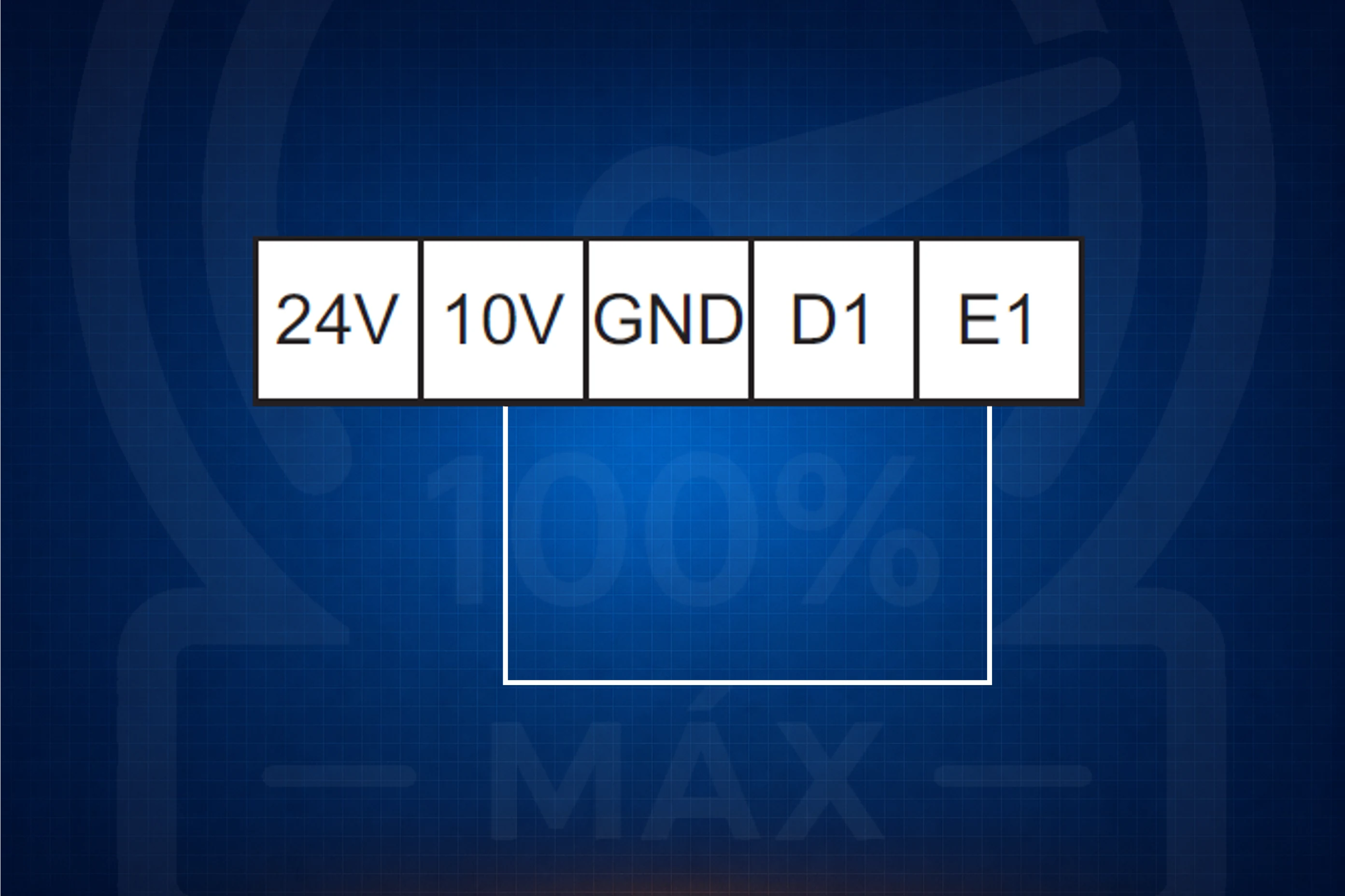

1. Referencia fija para velocidad máxima
La forma más sencilla de probar el motor consiste en aplicar una referencia fija. En el ejemplo ECblue, la salida de referencia de 10 V se conecta a la entrada analógica E1. Esta configuración es útil durante puesta en marcha, verificación del sentido de giro o aplicaciones que realmente no requieren modulación.
El 100 % de señal no garantiza por sí solo el caudal correcto. La velocidad debe validarse contra presión, consumo, sonido y punto de operación real.

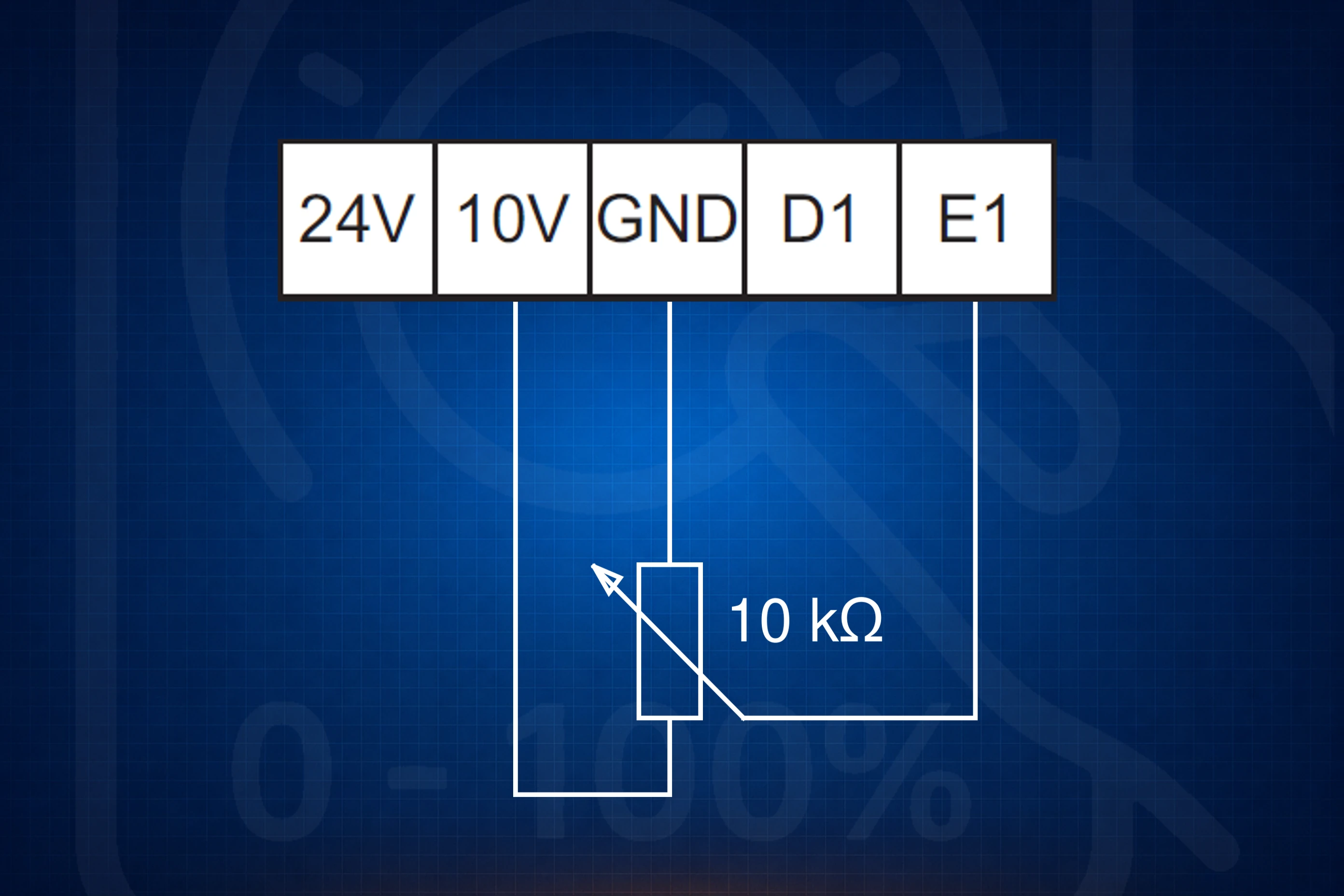

2. Ajuste manual mediante potenciómetro
Un potenciómetro de 10 kΩ conectado entre la referencia de 10 V y GND permite enviar a E1 un voltaje variable. Es una solución directa para pruebas, balanceo y equipos sencillos sin automatización.
- Ventaja: operación simple, local y sin PLC.
- Limitación: no responde automáticamente a presión, temperatura o demanda.
- Uso típico: ajuste ocasional por el operador o puesta en marcha.

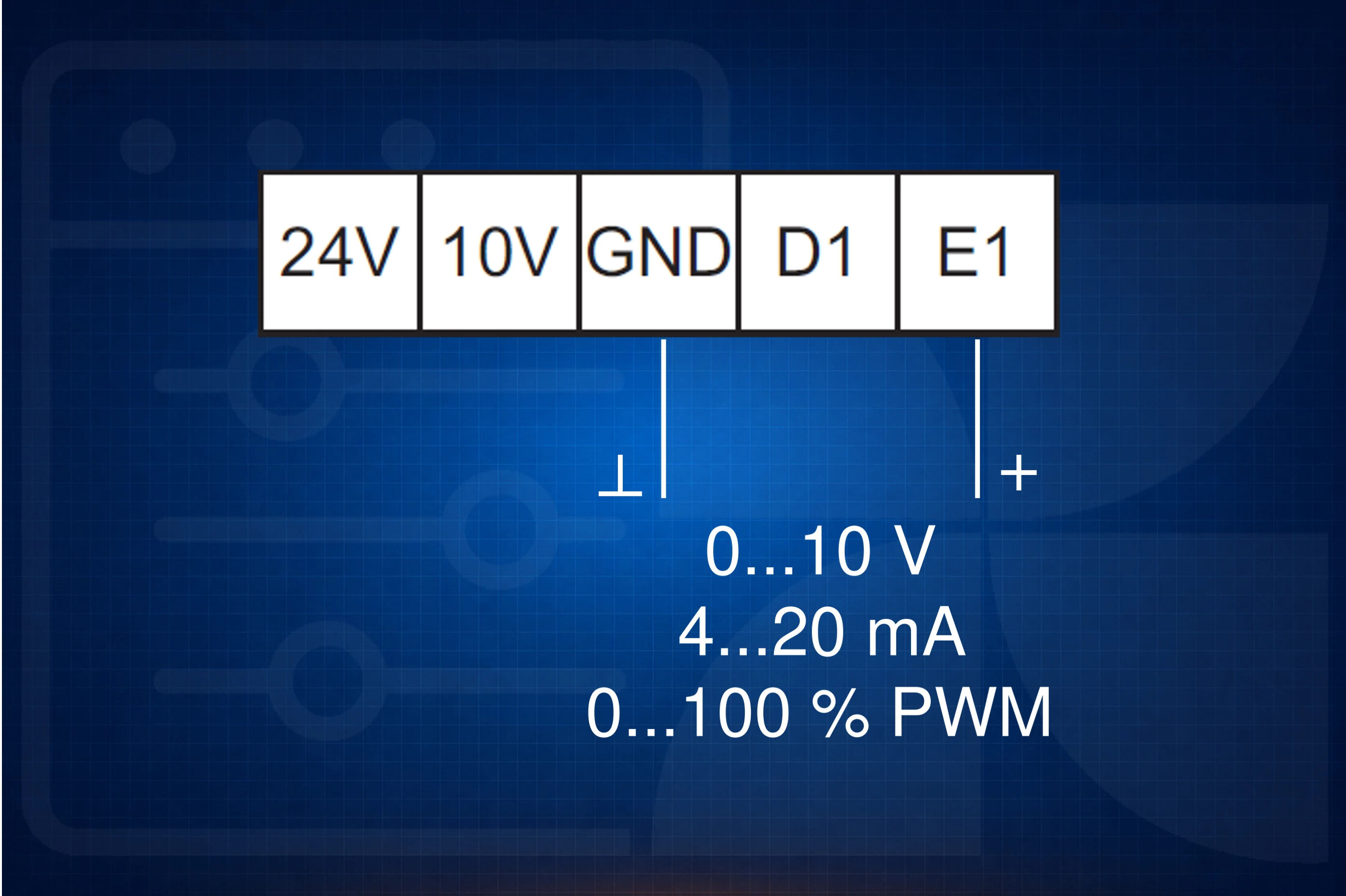

3. Control automático con señal 0-10 VDC
La señal 0-10 V es una de las formas más comunes de modular un motor EC. Puede provenir de un controlador de presión, temperatura o refrigerante, una salida analógica de PLC/BMS o un controlador dedicado.
En una manejadora, por ejemplo, un controlador compara la presión estática con su setpoint: aumenta la referencia cuando la presión cae y la reduce cuando la presión supera el objetivo. En una torre puede usar temperatura de agua; en un chiller, presión o temperatura de condensación.

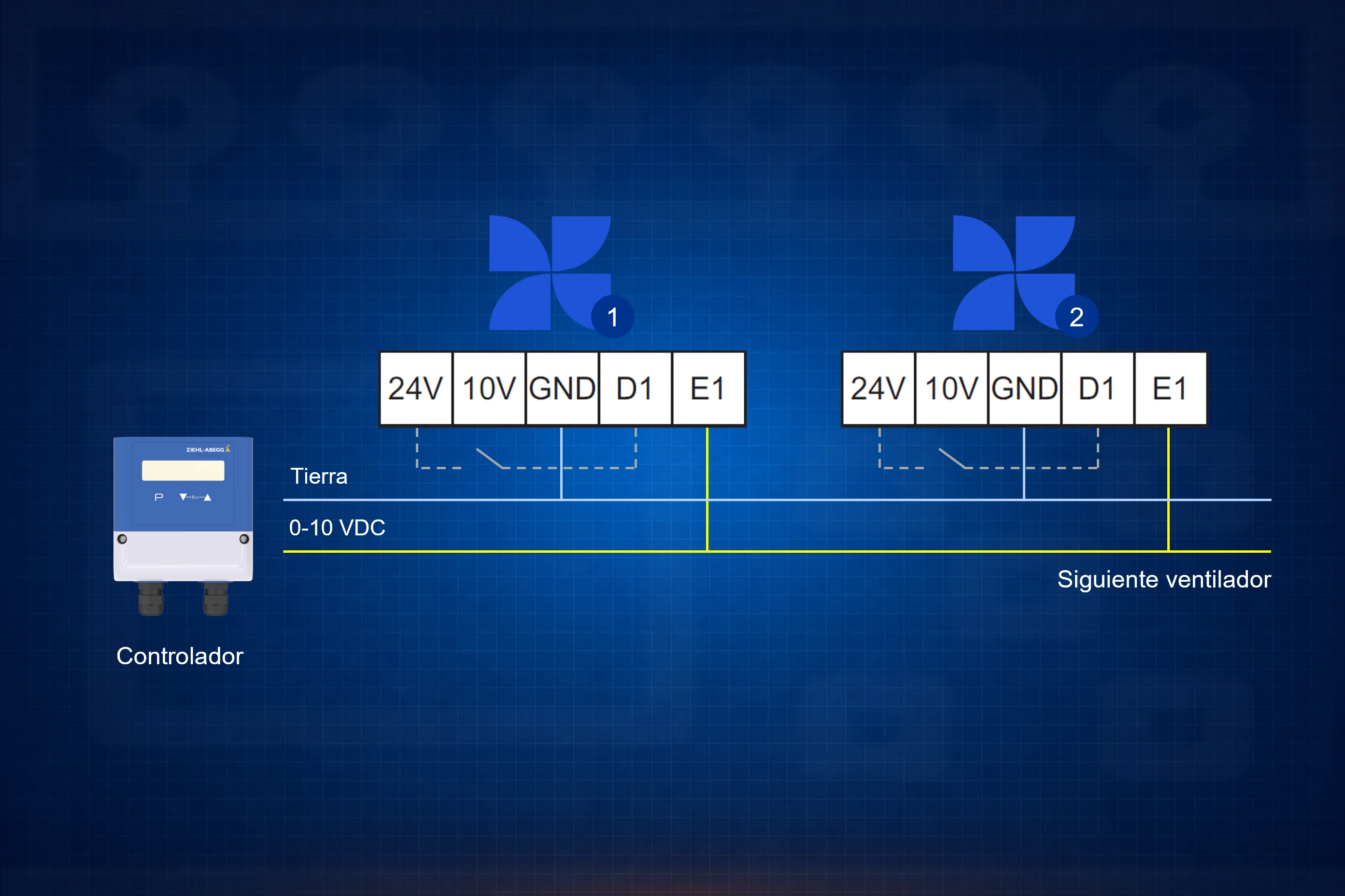

Una señal para varios ventiladores
Es posible distribuir una referencia común para que un arreglo module de forma sincronizada. Antes deben revisarse la impedancia de entrada de cada motor, la capacidad de la salida, el número máximo de equipos, la referencia común de tierra, la longitud del cable y la interferencia eléctrica.
La señal compartida controla al grupo, pero normalmente no identifica el estado de cada ventilador. Para supervisión individual conviene agregar comunicación digital.

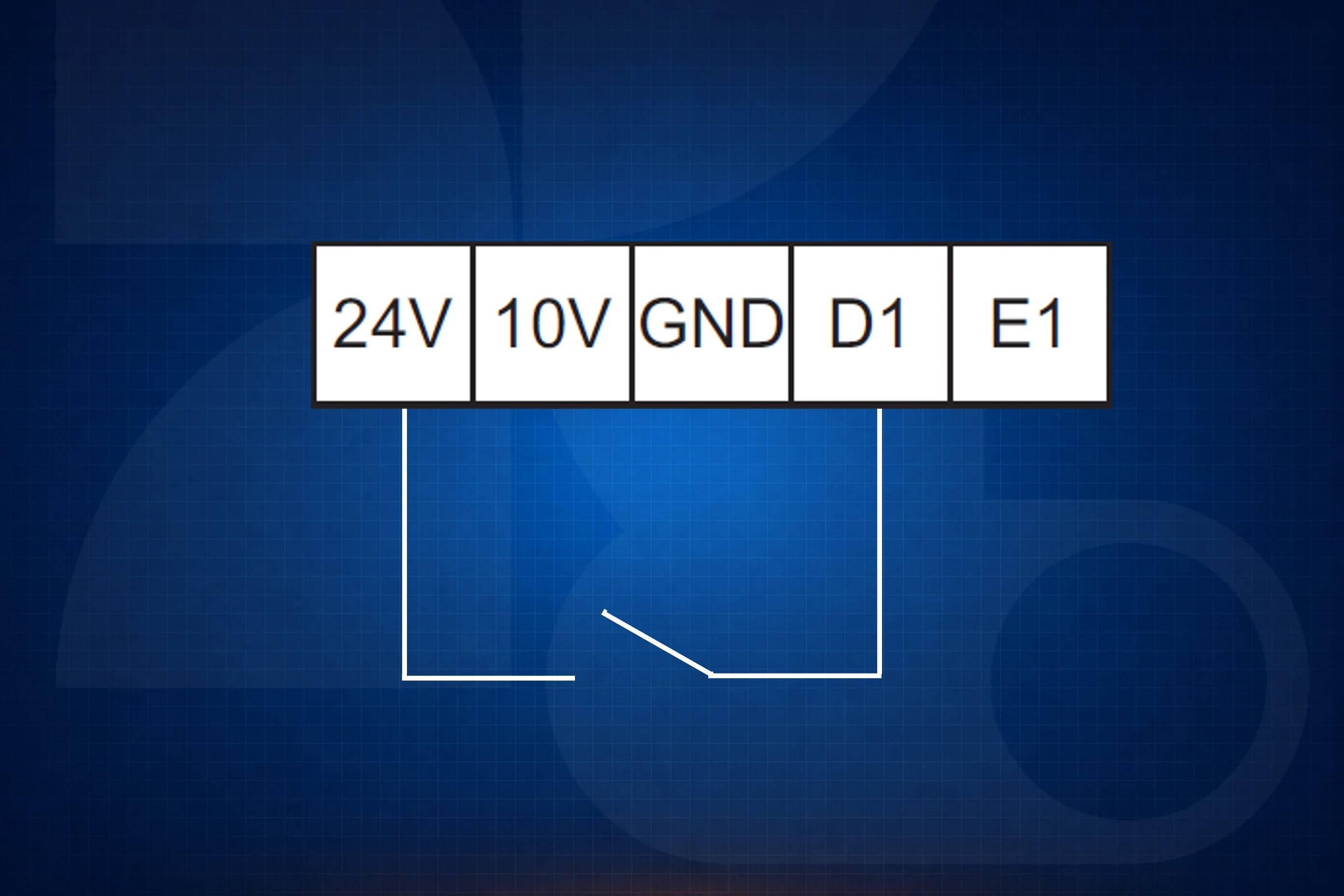

4. Entrada digital para habilitar o deshabilitar
La entrada digital permite separar la orden de habilitación de la referencia de velocidad. Puede recibir una señal de selector, relevador, PLC, BMS o cadena de permisos.
- Horarios y ocupación.
- Permiso general del equipo.
- Estado de compuertas o del sistema principal.
- Paro operativo por alarma.

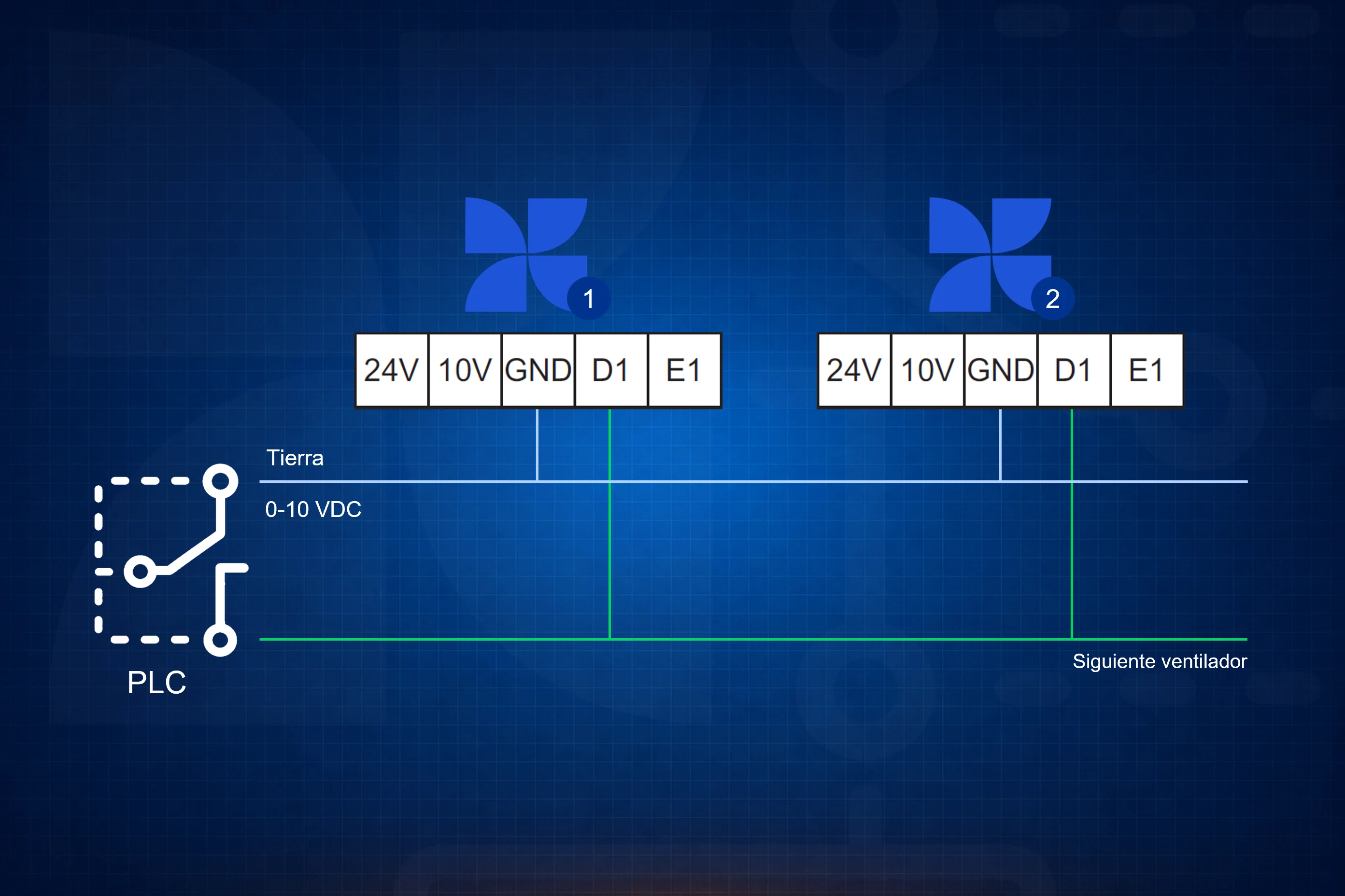

5. Control mediante PLC
Un PLC puede combinar una salida analógica para velocidad, una salida digital para habilitación y una entrada para estado o falla. Esto permite secuencias por horario, control por presión o temperatura, arranque por etapas, compensación ante falla e integración con el equipo HVAC principal.
En un muro de ventiladores, el PLC puede enviar una referencia común y confirmar que el arreglo está disponible antes de permitir la operación de la manejadora.

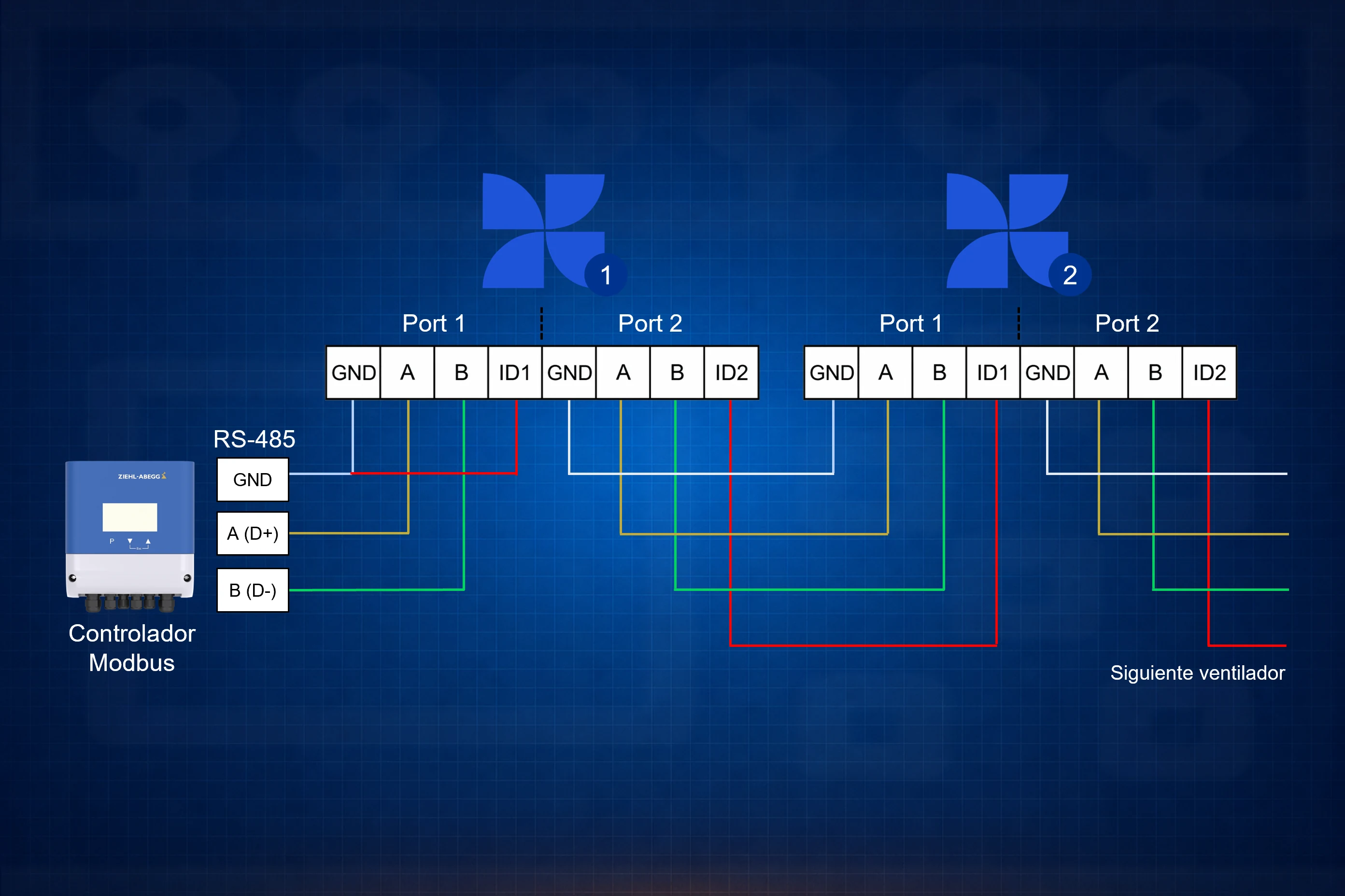

6. Comunicación Modbus RS-485
Modbus intercambia información digital. Según el modelo y el mapa de registros, puede enviar la referencia, leer velocidad real, identificar alarmas, consultar parámetros y supervisar cada motor de forma individual.
La red normalmente usa A/D+, B/D- y una referencia común. Cada motor necesita una dirección única. La topología, terminación, velocidad, paridad y longitud total deben seguir el manual correspondiente.
- Mantenga la polaridad correcta de A y B.
- Evite direcciones duplicadas.
- Use cable apropiado y separe comunicación de potencia.
- Instale terminación solo donde el fabricante la requiera.
- Confirme que todos los equipos comparten formato de datos.

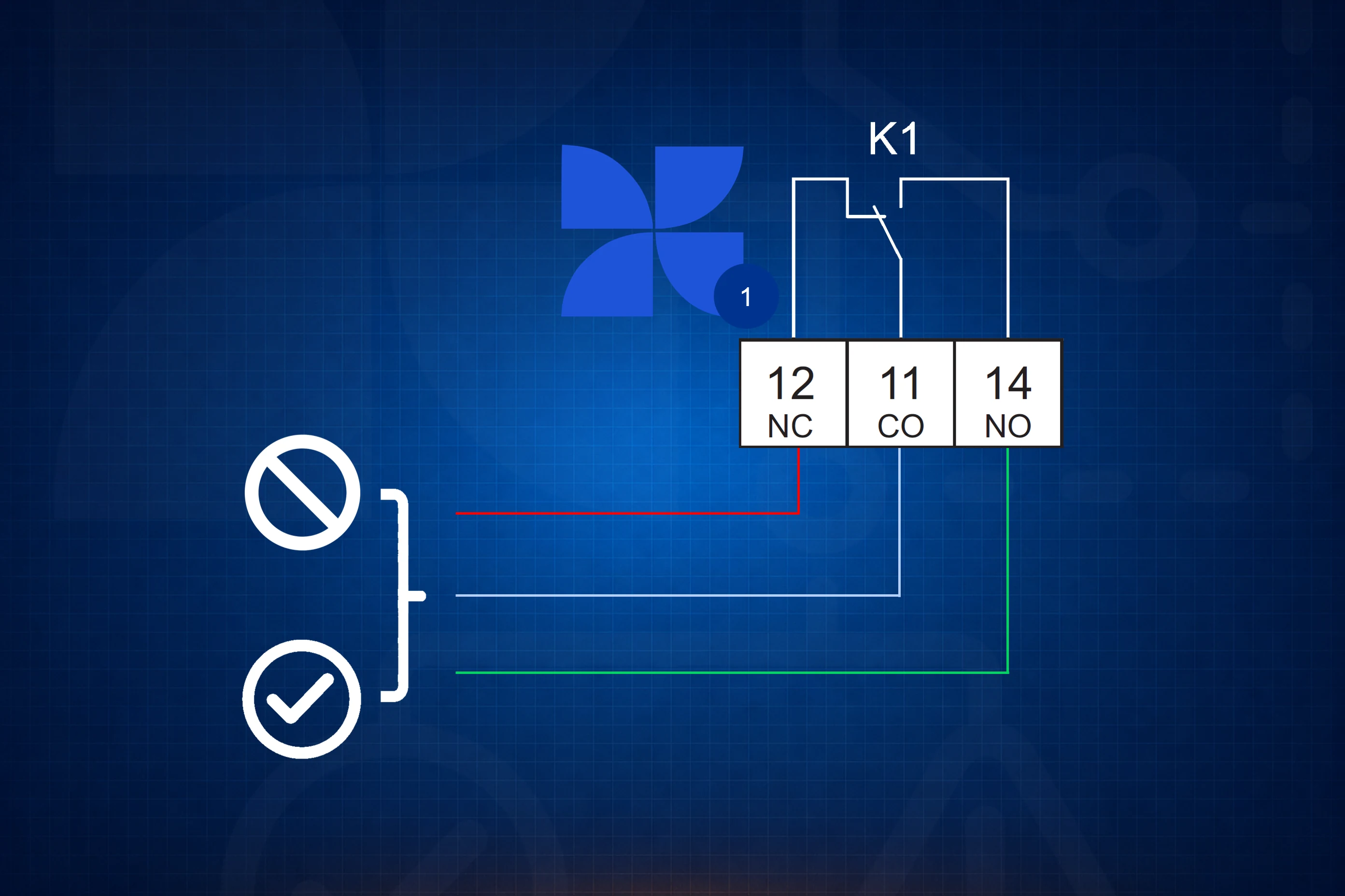

7. Contacto de estado o falla
Algunos motores cuentan con una salida de relevador para informar disponibilidad o falla. El PLC o BMS puede usarla para alarmas, interbloqueos o estrategias de redundancia. La lógica exacta del contacto —energizado, desenergizado y comportamiento durante paro— debe verificarse en el manual del modelo.

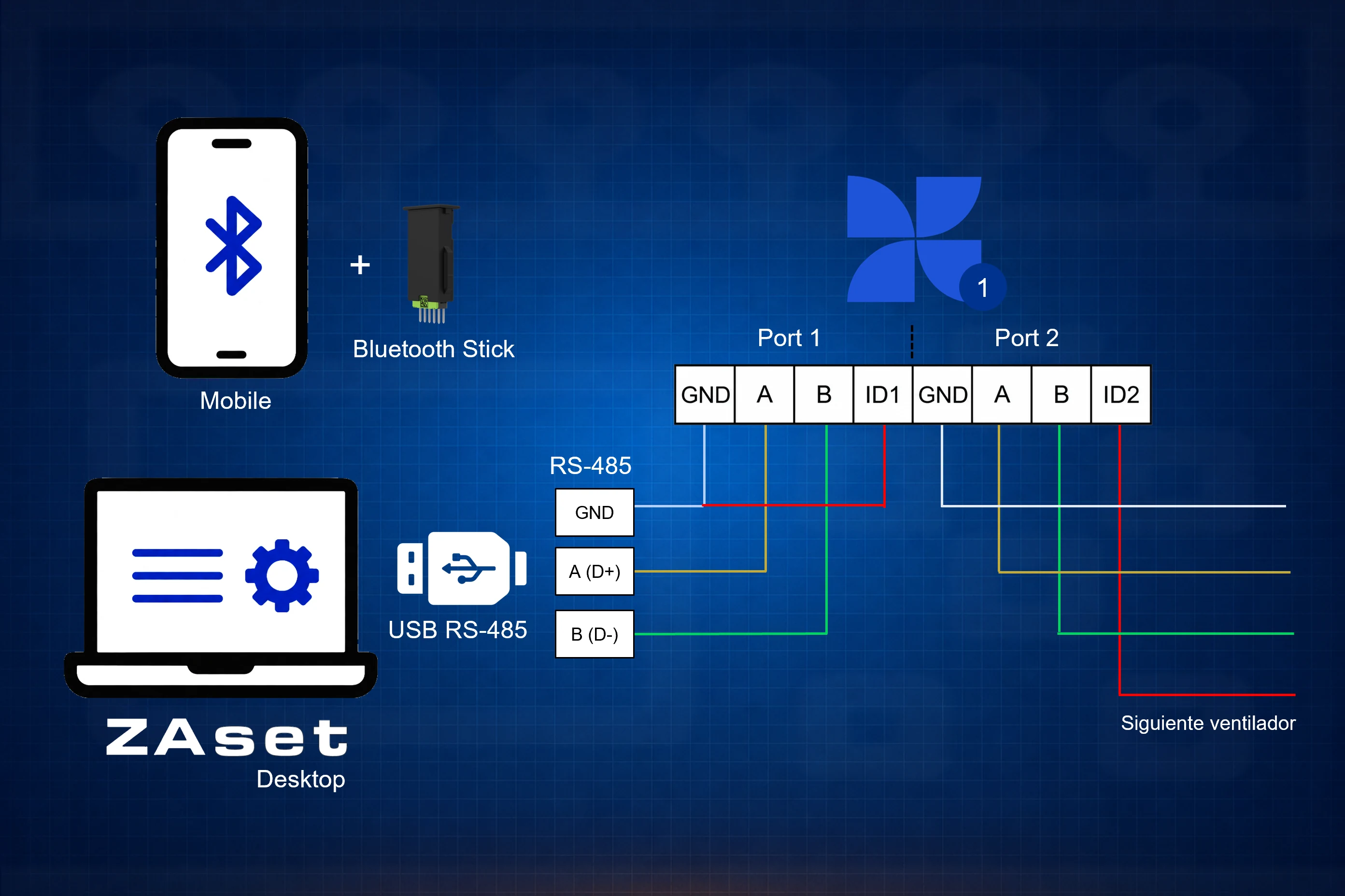

8. ZAset mobile y ZAset para servicio
ZAset mobile permite conectarse a equipos compatibles mediante Bluetooth para configuración, puesta en marcha y diagnóstico junto al ventilador. ZAset en computadora puede utilizar un adaptador USB-RS-485 para revisar una red, comparar parámetros y comprobar la respuesta individual.
Estas herramientas son de servicio. No sustituyen por sí solas al PLC o BMS que gobierna la operación normal.
¿Qué alternativa conviene?
| Necesidad | Alternativa recomendada |
|---|---|
| Prueba a velocidad fija | Referencia fija |
| Ajuste manual sencillo | Potenciómetro 10 kΩ |
| Control automático básico | Señal 0-10 V |
| Permiso remoto de operación | Entrada digital |
| Secuencia automatizada | PLC con señales analógicas y digitales |
| Supervisión individual | Modbus RS-485 |
| Integración con el edificio | PLC o BMS mediante Modbus |
| Puesta en marcha y diagnóstico local | ZAset mobile o ZAset con USB-RS-485 |
En muchos proyectos se combinan varias alternativas: 0-10 V para velocidad, una entrada digital para habilitación, un relevador para alarma y Modbus para monitoreo.
Verificación antes de energizar
- Confirme modelo exacto, tensión y diagrama de conexión.
- Identifique terminales de potencia, control y comunicación.
- Defina qué sistema enviará la referencia de velocidad.
- Documente la lógica de habilitación y paro.
- Confirme la respuesta ante pérdida de señal o comunicación.
- Configure direcciones y parámetros de red.
- Pruebe cada ventilador y después el arreglo completo bajo condiciones reales.
Errores frecuentes
- Suponer que todos los motores EC utilizan las mismas terminales.
- Conectar una señal sin referencia común de GND.
- Compartir una salida 0-10 V con demasiados motores.
- Invertir A y B o repetir direcciones Modbus.
- Usar una topología distinta a la indicada por el fabricante.
- Mezclar potencia y comunicación sin considerar interferencia.
- Probar solamente que el ventilador gira, sin validar caudal, presión, consumo y alarmas.
Conclusión
La mejor arquitectura no es necesariamente la que usa más tecnología. Es la que proporciona el nivel correcto de control, monitoreo, seguridad y mantenimiento para la aplicación. Un sistema sencillo puede ser suficiente; uno crítico puede requerir PLC, Modbus, diagnóstico individual y lógica de redundancia.
