Guía de instalación · Protección IP55

Cómo instalar un prensaestopas y cerrar correctamente la carcasa de un motor EC

El nivel de protección depende del prensaestopas, el diámetro del cable, el inserto, el cierre de las entradas sin utilizar y el asentamiento correcto de la tapa.

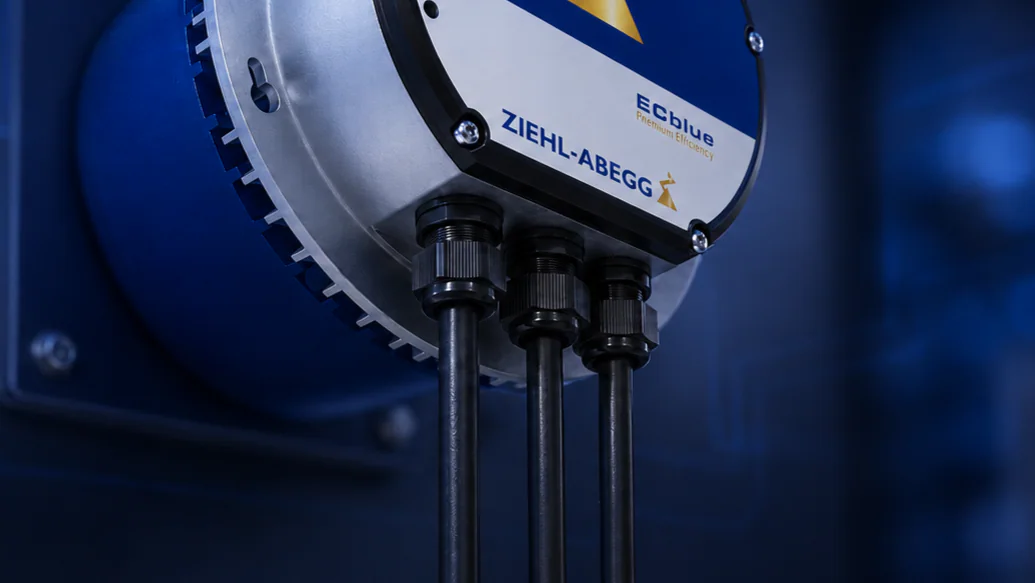

Motor EC con prensaestopas instalados en su carcasa
Alcance técnico

El sellado es un sistema completo

En los motores ECblue BASIC-MODBUS cubiertos por el manual utilizado para esta guía, la clase de protección indicada es IP55. Una instalación incorrecta puede provocar fugas, entrada de humedad o una sujeción deficiente del cable.

Los prensaestopas utilizados en estos equipos se evalúan para comprobar estanqueidad, retención y alivio de tensión con base en DIN EN 62444:2013.

Confirme la variante. Esta guía se basa en las instrucciones de montaje de ECblue BASIC-MODBUS y ECblue BASIC. Antes de trabajar, verifique el modelo, tamaño y manual específico.

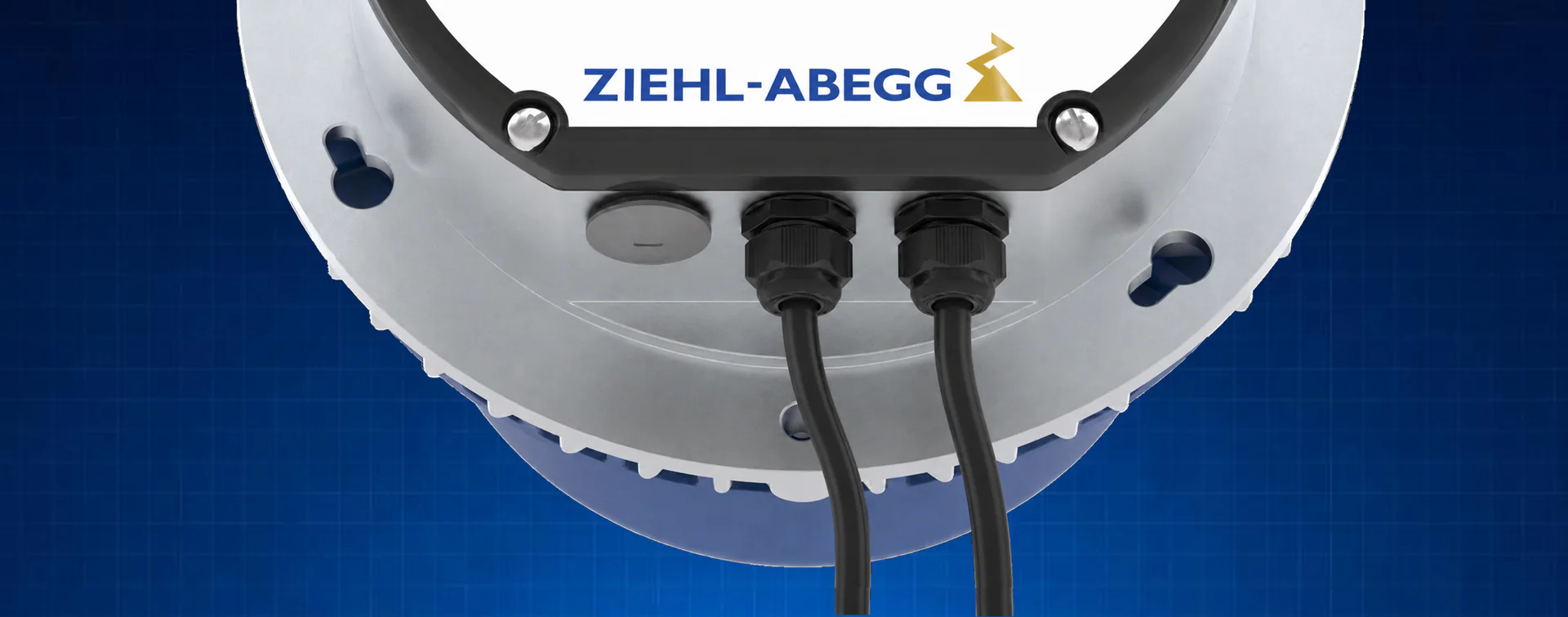

Conjunto terminado de prensaestopas en una carcasa de motor EC
Antes de comenzar

Desenergice y espere tres minutos

La conexión eléctrica debe realizarla personal electricista calificado. Antes de retirar la tapa:

  1. Desconecte la alimentación eléctrica.
  2. Asegure el equipo contra una reconexión accidental.
  3. Verifique la ausencia de tensión.
  4. Espere al menos 3 minutos antes de abrir la carcasa.
Advertencia: no trabaje sobre componentes energizados ni opere el motor con la tapa retirada.
01 · Preparación

Revise las entradas de cable

Retire el cierre plástico únicamente de las entradas en las que instalará un prensaestopas. Todo orificio sin utilizar debe permanecer correctamente sellado.

  • Revise que la rosca y la superficie de sellado no estén dañadas.
  • Retire polvo, residuos y objetos extraños.
  • Confirme que la junta tórica y el inserto estén en buenas condiciones.
  • Utilice componentes compatibles con la rosca de la entrada.

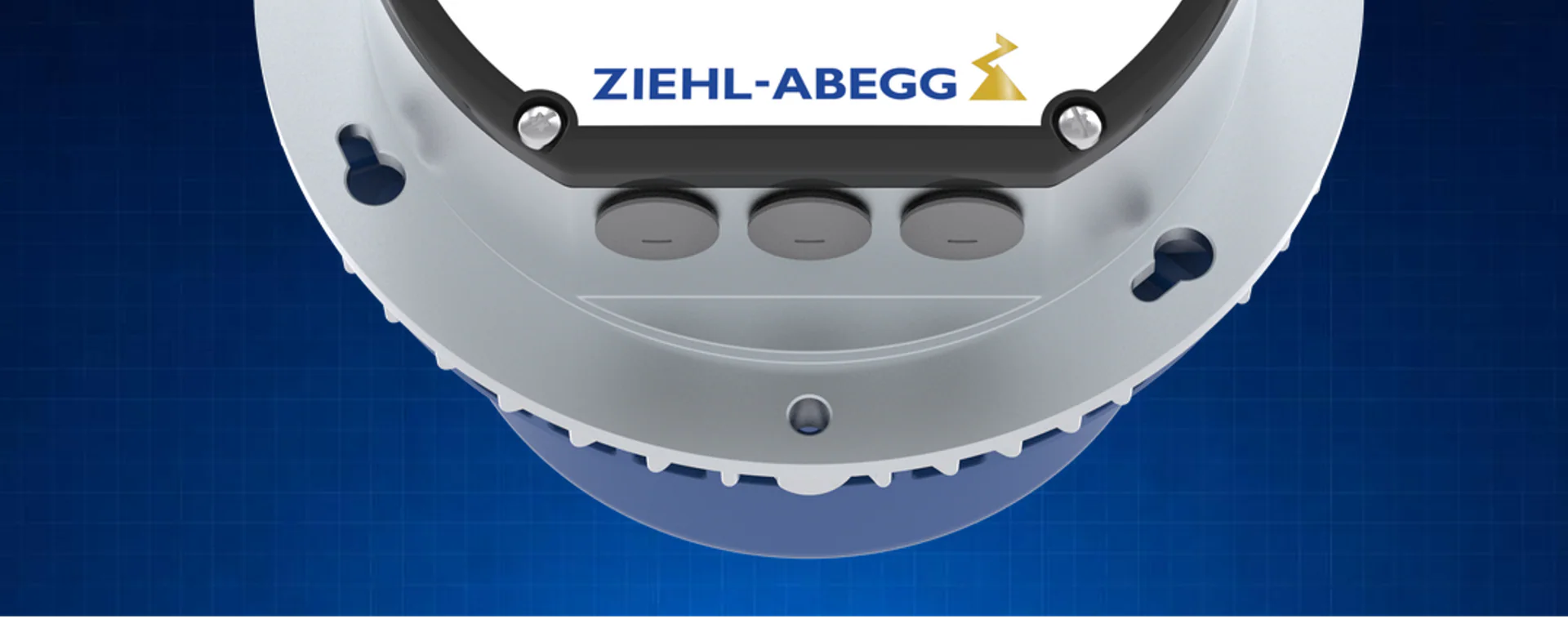

Entradas plásticas cerradas y abiertas en la carcasa
02 · Componentes

Identifique las cuatro partes del prensaestopas

1. Junta tórica

Sella el contacto contra la carcasa.

2. Cuerpo roscado

Fija el prensaestopas a la entrada.

3. Inserto de sellado

Comprime la cubierta exterior del cable.

4. Tuerca de compresión

Cierra el conjunto alrededor del cable.

Un torque demasiado bajo o alto puede impedir el contacto correcto de la junta y del inserto, provocando fugas o un alivio de tensión deficiente.

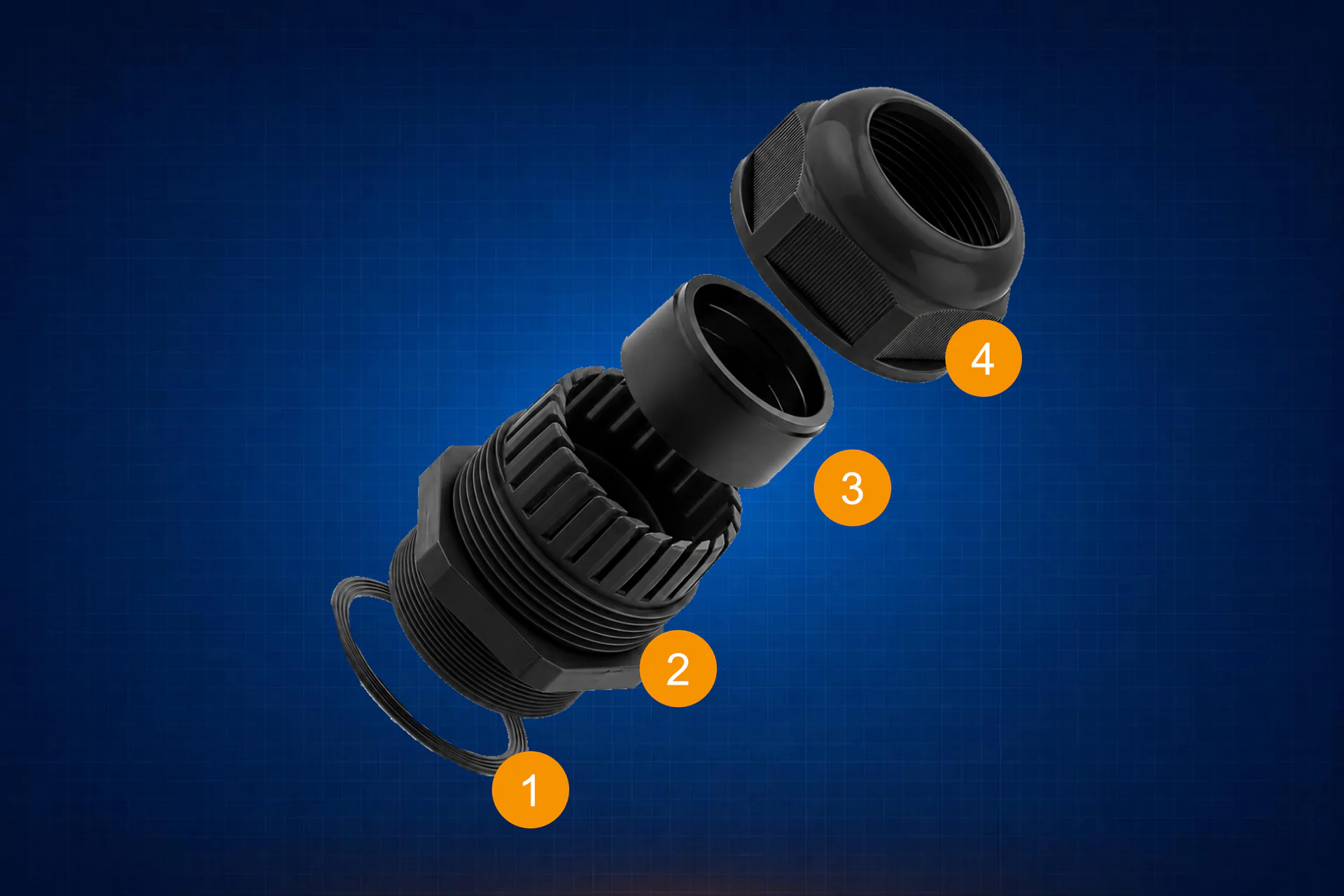

Vista explosionada de las cuatro partes de un prensaestopas
03 · Selección

Seleccione el inserto adecuado

El inserto debe corresponder al diámetro exterior real del cable.

EntradaTipo de insertoDiámetro exterior del cable
M16 × 1,5Estándar4 a 10 mm
M16 × 1,5Doble opcional2 perforaciones de 5 mm
M20 × 1,5Azul6 a 7,9 mm
M20 × 1,5Negro8 a 12 mm
M20 × 1,5Doble opcional2 perforaciones de 6 mm
Use un inserto doble únicamente con un cable en cada abertura. No deje una perforación vacía.
04 · Cable

Revise la cubierta exterior

El cable debe ser cilíndrico, uniforme, redondo, centrado, resistente a la presión, dimensionalmente estable, limpio, seco y sin daños.

No coloque cinta aislante, tubo termocontráctil u otro recubrimiento dentro de la zona del inserto. Tampoco use cables con rellenos que permitan entrada capilar de humedad.

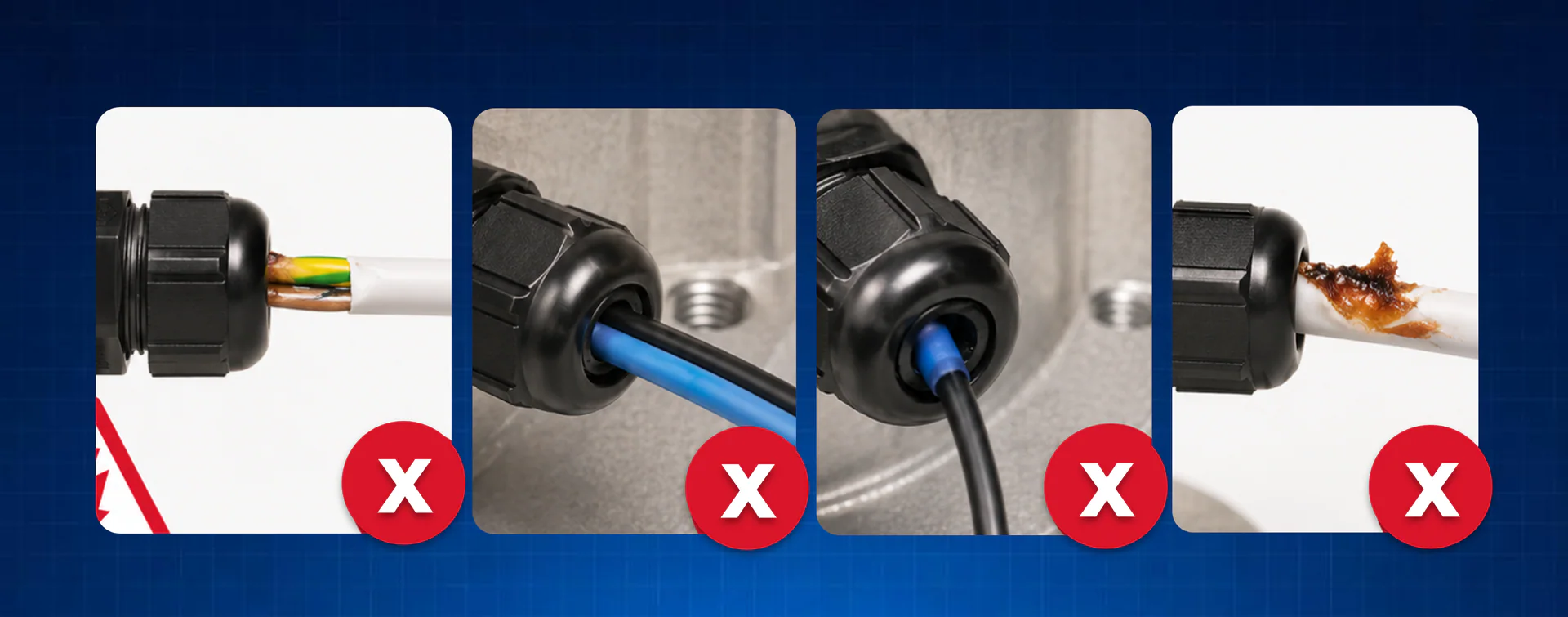

Comparación entre cubiertas de cable adecuadas e inadecuadas
05 · Montaje

Instale el cuerpo a 90°

Coloque el prensaestopas perpendicular a la carcasa. Enrosque primero a mano y después apriete el cuerpo con una llave de torque. Una instalación inclinada impide el contacto uniforme de la junta tórica.

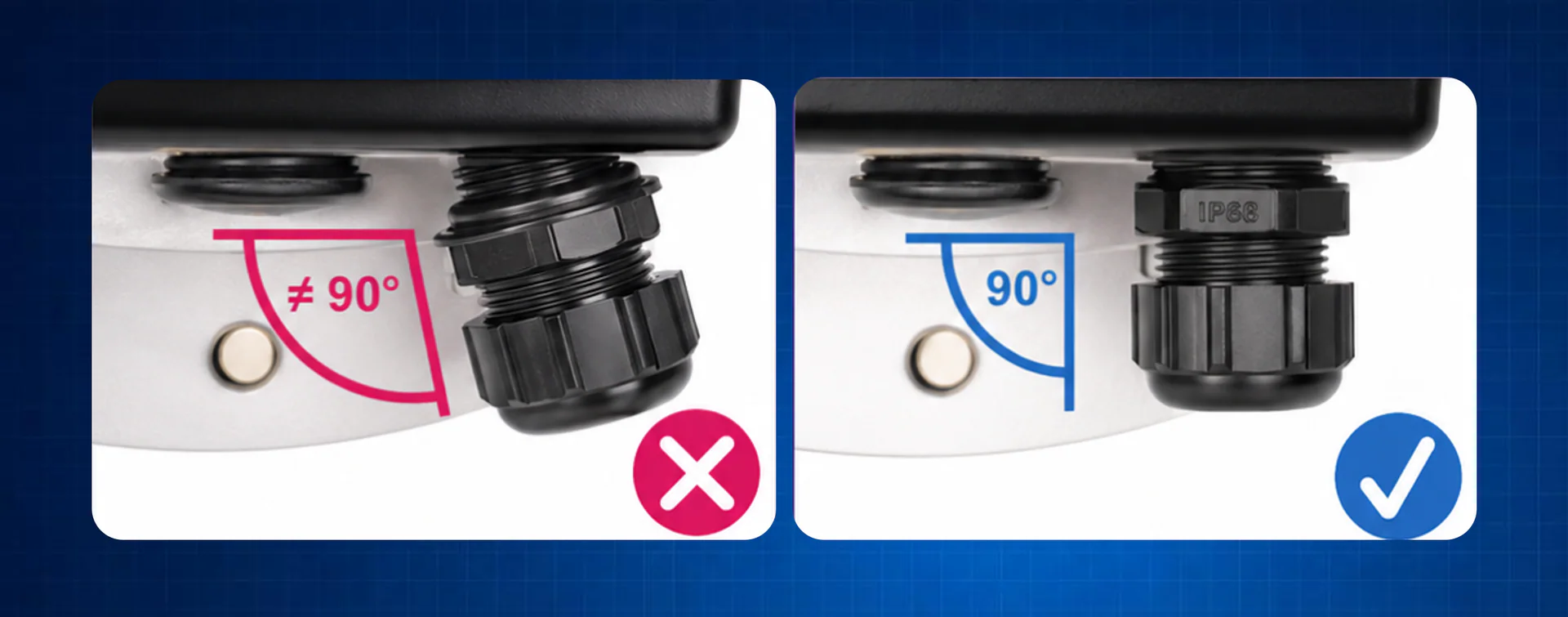

Comparación de instalación inclinada e instalación perpendicular a 90 grados
06 · Apriete

Inserte el cable y apriete la tuerca

  1. Enrosque la tuerca de compresión a mano.
  2. Apriétela ligeramente para centrar el cable.
  3. Use una llave de torque para alcanzar el valor indicado.
  4. Evite que el cable gire durante el apriete.

Tanto el cuerpo como la tuerca deben apretarse al torque correspondiente. Apretar “al tacto” no garantiza sellado ni retención.

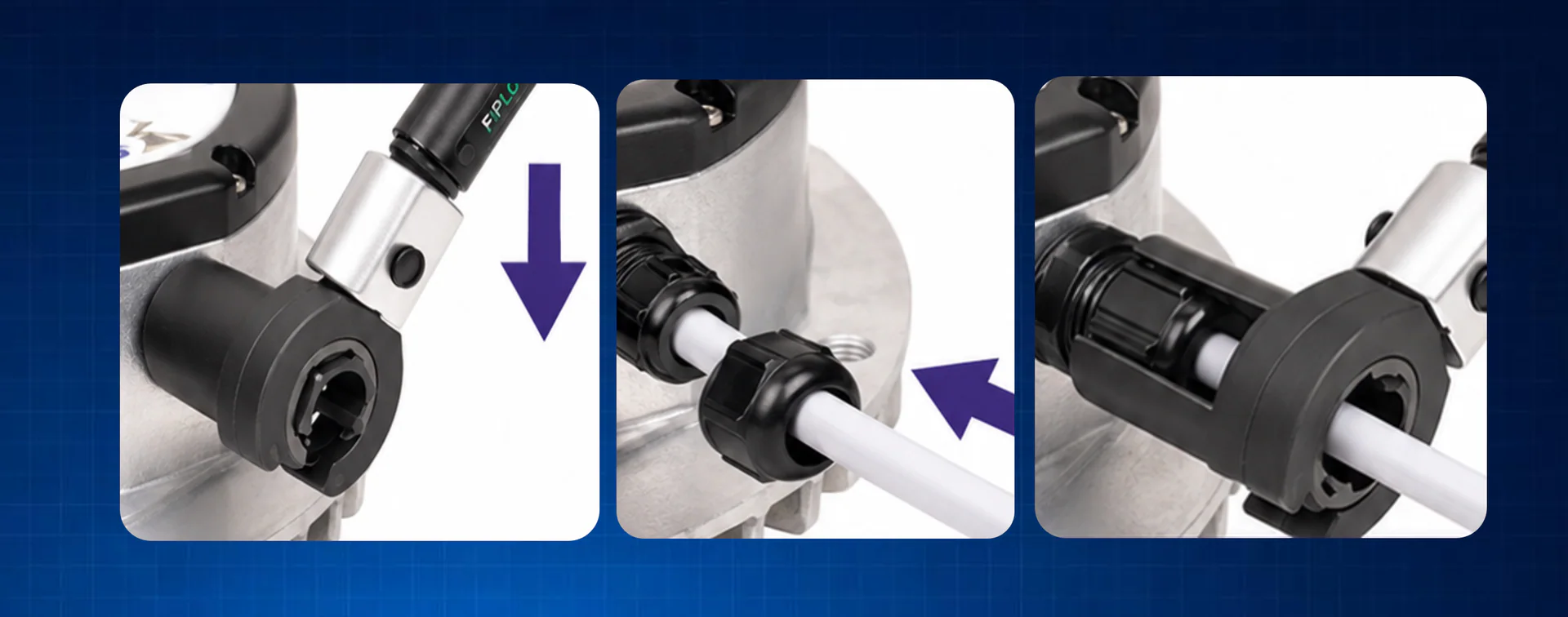

Secuencia de apriete del cuerpo y la tuerca del prensaestopas
07 · Humedad

Evite que el agua llegue a la entrada

El cable debe llegar desde abajo o incorporar una curva de goteo. En exteriores o ambientes húmedos evite dirigirlo desde arriba hacia el prensaestopas. Si existe una caja separada, instálela por debajo del motor.

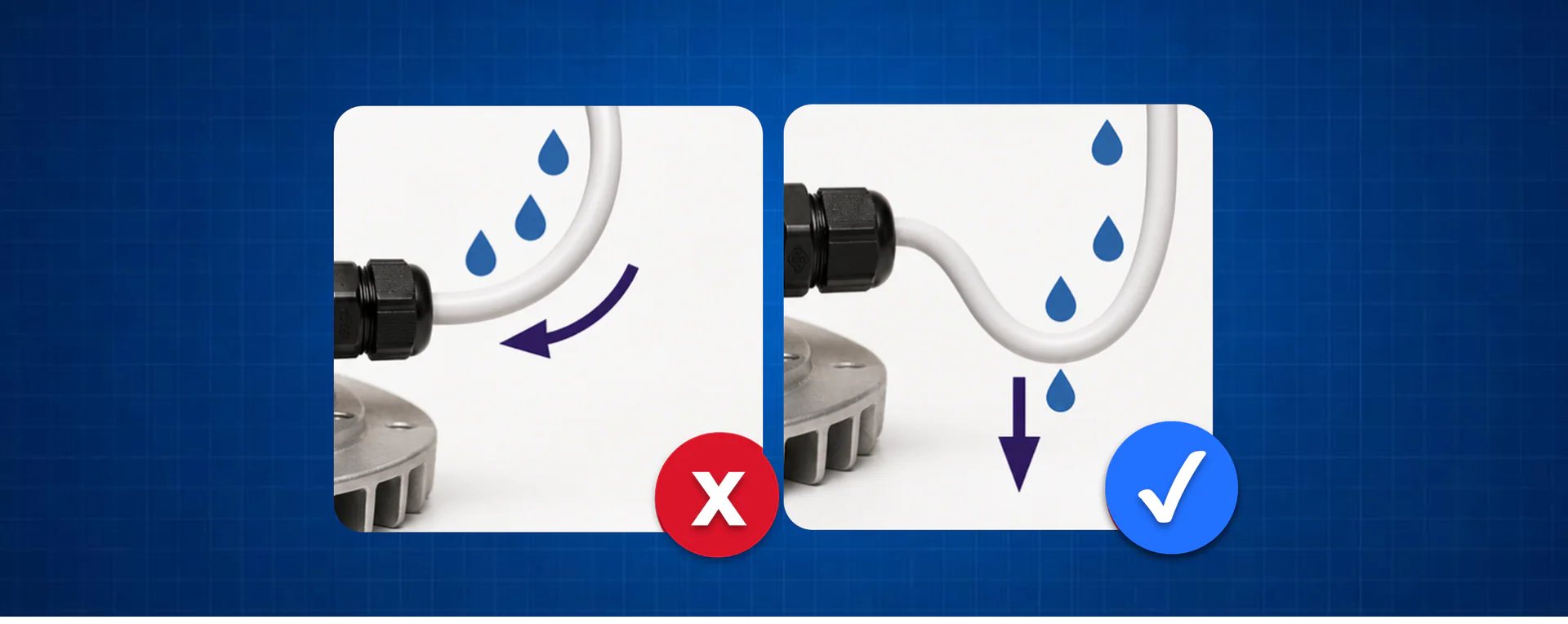

Comparación de cable directo y cable con curva de goteo
08 · Cierre

Cierre correctamente la tapa

  • Retire residuos y limpie la superficie de sellado.
  • Verifique que todas las entradas sin uso estén selladas.
  • Coloque la tapa en su posición y apriete ligeramente en patrón de estrella.
  • Repita el patrón aplicando el torque especificado.
No intercambie tapas entre motores. La junta puede adoptar el contorno específico de su carcasa.

Los tornillos M4 de la tapa se aprietan a 2,5 Nm con punta TX20. La velocidad recomendada no debe superar 400 min⁻¹.

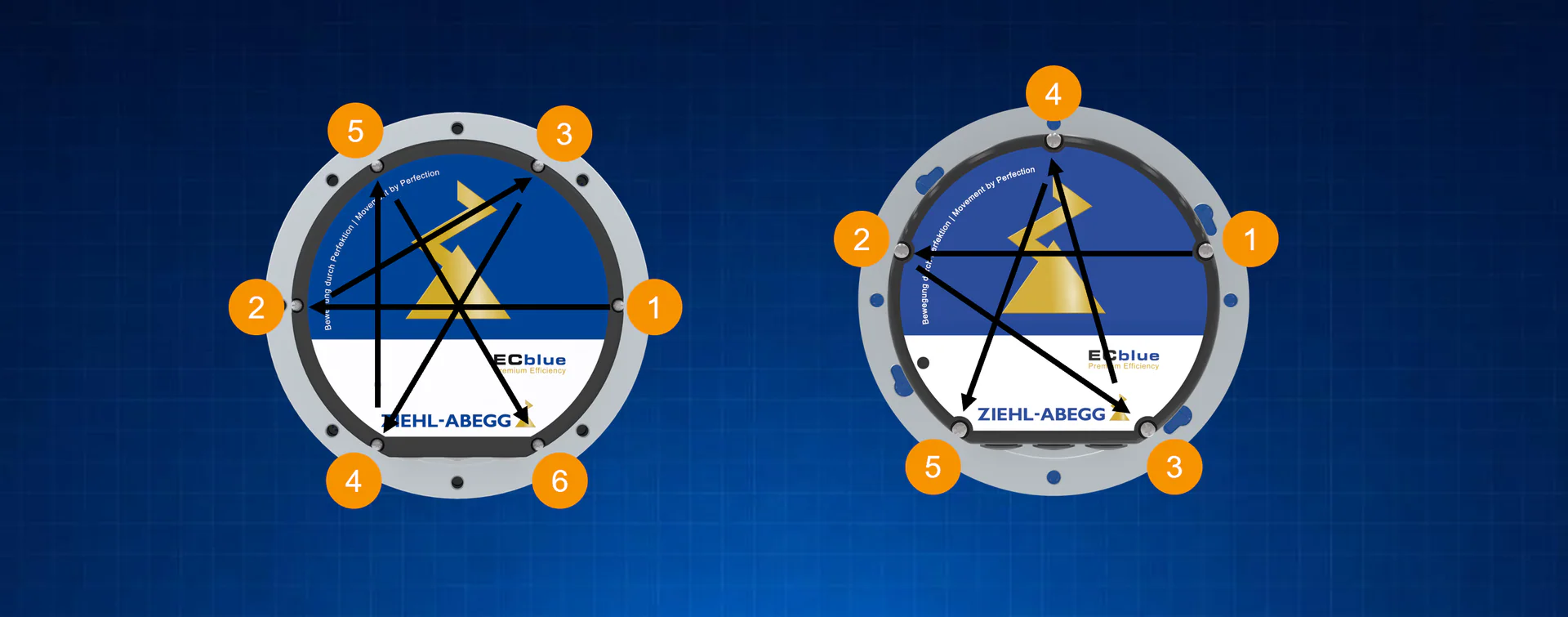

Patrón de estrella para apretar uniformemente la tapa del controlador
Referencia de campo

Tabla de torques de apriete

ComponenteRoscaTorqueImperialAplicación
Prensaestopas plásticoM16 × 1,52,5 Nm22 lb·inCable 4 a 10 mm
Prensaestopas plásticoM20 × 1,54 Nm35 lb·inAzul 6 a 7,9 mm / negro 8 a 12 mm
Prensaestopas de latónM16 × 1,55 Nm44 lb·inCable 5,5 a 10 mm
Prensaestopas de latónM20 × 1,56,5 Nm58 lb·inCable 6 a 12 mm
Tapón roscadoM16/M20 × 1,52,5 Nm22 lb·inDestornillador plano
Tapa del controladorM42,5 Nm22 lb·inTX20
Tierra de protección PEM42,5 Nm22 lb·inTX20
Fijación de módulo adicionalM41,3 Nm11 lb·inSegún versión
Terminales de módulo adicionalM20,24 Nm2,2 lb·inSegún versión
Importante: no utilice prensaestopas metálicos en cajas de terminales plásticas por falta de equipotencialidad.

Caja de conexiones separada

No aplique automáticamente el torque de la tapa del motor: caja plástica 1,3 Nm; caja metálica 2,6 Nm; tapones roscados 2,5 Nm. Estos valores corresponden únicamente a la configuración indicada en el manual.

Diagnóstico

Errores comunes

Inserto incorrecto

La tuerca no compensa un inserto grande o pequeño.

Apretar al tacto

Un torque incorrecto compromete el sellado y la retención.

Montaje inclinado

La junta necesita contacto uniforme a 90°.

Entrada abierta

Toda entrada necesita prensaestopas o cierre compatible.

Tapón de transporte

En variantes UL, NEC o CEC confirme que sea un cierre permanente.

Recubrimiento extra

El inserto debe comprimir la cubierta original del cable.

Intercambiar tapas

Cada tapa debe regresar al mismo motor.

Pintar conexiones

No recubra cables, prensaestopas o tapas sin consultar al fabricante.

Antes de energizar

Lista de verificación final

  • Rosca y prensaestopas compatibles.
  • Inserto acorde al diámetro real.
  • Junta tórica instalada y sin daños.
  • Cable limpio, seco, redondo y sin recubrimientos.
  • Prensaestopas instalado a 90°.
  • Cuerpo y tuerca con torque correcto.
  • Entradas sin uso selladas.
  • El tapón no es solo de transporte.
  • Cables desde abajo o con curva de goteo.
  • Superficie de la tapa limpia.
  • Tapa correspondiente al mismo motor.
  • Tornillos M4 a 2,5 Nm con TX20.
Preguntas frecuentes

Dudas de instalación

¿Qué torque lleva el tapón de un orificio sin utilizar?

El cierre roscado M16 × 1,5 o M20 × 1,5 se aprieta a 2,5 Nm con destornillador plano. En aplicaciones UL confirme que no sea solo un tapón de transporte.

¿Qué torque llevan los tornillos de la tapa?

Los tornillos M4 se aprietan a 2,5 Nm con punta TX20.

¿Puedo utilizar la tapa de otro motor?

No. La junta puede adoptar el contorno de su carcasa; la tapa debe regresar al mismo motor.

¿Puedo utilizar dos cables en un prensaestopas?

Solo con un inserto específico de dos perforaciones y colocando un cable en cada abertura.
